通讯处理器 CP 1604

发布时间: 2016-08-28 19:37

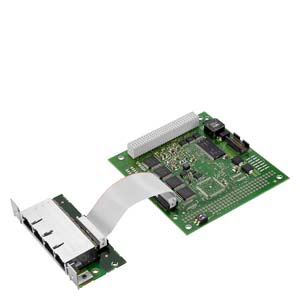

通讯处理器 CP 1604

带实时功能的通讯组件 (PCI-104)

说明

CP 1604 可将 PCI-104 系统连接到 PROFINET IO 上。

用 CP 1604 支持 PC 上的高性能控制任务(基于 PC 的控制、数字控制、机器人控制)。

通过 IRT(同步实时),CP 特别适合用于运动控制领域中难于进行同步控制、对时间要求极为苛刻的应用情况。

集成式 4 端口交换机不仅可以实现价格低廉的系统解决方案,并且还能构建不同的拓扑结构。

CP 1604 可使 PCI-104 系统与 PROFINET IO 控制器和/或 PROFINET IO 设备之间进行通讯。

通过开发工具包 DK-16xx PN IO 可以将组件集成到任意操作系统中。

特性

  • 实时以太网与 ASIC ERTEC 400 inside使用 ASIC ERTEC 400 可对硬件进行保护,实时通讯预处理功能可明显提高性能

  • 采用集成式 4 端口实时交换机,可节约成本集成 ASICS ERTEC 400 后,即有一个具备 IRT 功能的 4 端口实时交换机。 该交换机可实现价格低廉的系统解决方案,并构建不同的拓扑结构

  • 外部电源可在 PC 发生故障后确保交换机正常工作即使在 PC 关闭之后,外部电源选项功能也可使交换机保持工作。 若使用交换机时,必须使用该选项,以避免整个网络区段停止工作。

  • 开发工具包 DK-16xx PN IO: 可轻易移到任意一个基于 PC 的操作系统中可极为方便地集成于任意一个操作系统之中。 因为已在 CP 1604 的固件中实现了全部 PROFINET IO 功能,所以仅需将组件驱动程序及 IO-Base 软件移植到操作系统中。 您可以免费订购的开发工具包 DK-16xx PN IO 包含有 CP 1604(作为 PROFINET IO 控制器)的驱动程序和 IO-Base 软件、Linux 系统下的 IO 设备(源代码形式)以及内容详尽的移植说明。

  • 易于使用的 IO-Base 编程接口与 PC 应用程序的接口设计为 IO-Base-Library 形式。 可提供 C 应用程序所需的所有功能,以便能够与 PROFINET IO 设备进行通讯。 通过 IO-Base 接口可以在连接为 PROFINET IO 控制器时,直接访问过程数据。

  • CP 1604 作为 PROFINET IO 控制器和/或作为 PROFINET IO 设备CP 1604 既可以作为 I/O 控制器,也可以作为 PROFINET I/O 设备用于 PROFINET 应用之中。

  • 从 PROFIBUS 转换成 PROFINET 易如反掌使用 CP 1604 同样可以十分轻松地通过 I/0-Base 接口将带有 DP 接口的 PROFIBUS 组件 CP 5613/CP 5614 转换成 PROFINET。

  • NCM PC 和 STEP7 的统一操作方法NCM PC 和 STEP 7 采用统一的设计功能,您可以一如既往地使用您的设计技巧。

通讯处理器 CP 1604

带实时功能的通讯组件 (PCI-104)

说明

CP 1604 可将 PCI-104 系统连接到 PROFINET IO 上。

用 CP 1604 支持 PC 上的高性能控制任务(基于 PC 的控制、数字控制、机器人控制)。

通过 IRT(同步实时),CP 特别适合用于运动控制领域中难于进行同步控制、对时间要求极为苛刻的应用情况。

集成式 4 端口交换机不仅可以实现价格低廉的系统解决方案,并且还能构建不同的拓扑结构。

CP 1604 可使 PCI-104 系统与 PROFINET IO 控制器和/或 PROFINET IO 设备之间进行通讯。

通过开发工具包 DK-16xx PN IO 可以将组件集成到任意操作系统中。

特性

  • 实时以太网与 ASIC ERTEC 400 inside使用 ASIC ERTEC 400 可对硬件进行保护,实时通讯预处理功能可明显提高性能

  • 采用集成式 4 端口实时交换机,可节约成本集成 ASICS ERTEC 400 后,即有一个具备 IRT 功能的 4 端口实时交换机。 该交换机可实现价格低廉的系统解决方案,并构建不同的拓扑结构

  • 外部电源可在 PC 发生故障后确保交换机正常工作即使在 PC 关闭之后,外部电源选项功能也可使交换机保持工作。 若使用交换机时,必须使用该选项,以避免整个网络区段停止工作。

  • 开发工具包 DK-16xx PN IO: 可轻易移到任意一个基于 PC 的操作系统中可极为方便地集成于任意一个操作系统之中。 因为已在 CP 1604 的固件中实现了全部 PROFINET IO 功能,所以仅需将组件驱动程序及 IO-Base 软件移植到操作系统中。 您可以免费订购的开发工具包 DK-16xx PN IO 包含有 CP 1604(作为 PROFINET IO 控制器)的驱动程序和 IO-Base 软件、Linux 系统下的 IO 设备(源代码形式)以及内容详尽的移植说明。

  • 易于使用的 IO-Base 编程接口与 PC 应用程序的接口设计为 IO-Base-Library 形式。 可提供 C 应用程序所需的所有功能,以便能够与 PROFINET IO 设备进行通讯。 通过 IO-Base 接口可以在连接为 PROFINET IO 控制器时,直接访问过程数据。

  • CP 1604 作为 PROFINET IO 控制器和/或作为 PROFINET IO 设备CP 1604 既可以作为 I/O 控制器,也可以作为 PROFINET I/O 设备用于 PROFINET 应用之中。

  • 从 PROFIBUS 转换成 PROFINET 易如反掌使用 CP 1604 同样可以十分轻松地通过 I/0-Base 接口将带有 DP 接口的 PROFIBUS 组件 CP 5613/CP 5614 转换成 PROFINET。

  • NCM PC 和 STEP7 的统一操作方法NCM PC 和 STEP 7 采用统一的设计功能,您可以一如既往地使用您的设计技巧。
